製缶機械

新里機工オリジナルの製缶機械を紹介します。下記の製品名より製品詳細がご覧いただけます。
形状、生産性、精度に対して最大限努力いたします。お気軽にご相談・お問い合わせください。

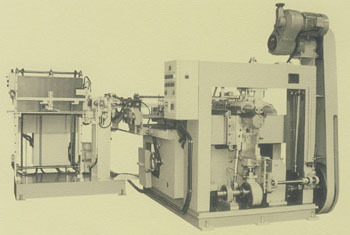

2枚胴ボディ-フォ-マ-

■ 特徴

◇本機は比較的大きな対角の缶胴を製作する上に於いて、従来必要とされていた熟練技能者が不要となり、安全で高能率な生産が出来ます。

◇ブンクフィーダー、プレカールロール機から直接本機へシートが送られるため工程途中に発生しがちなキズや方向違いなどの心配がありません。

■ 仕様
製品容積 BH = 50~100mm ,BL = 450~700mm ,対角 = MAX 450mm
能力 30缶/分(60枚)MAX
モーター 1.5kw-1/30 1台 1.5kw-4P 1台 0.2kw-1/60 2台 0.1kw-1/5 1台
重量 約 3.5t

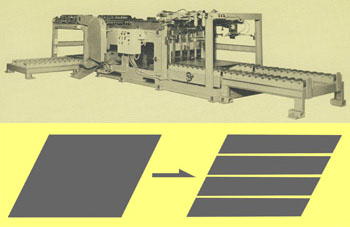

自動スリッター

■ 特徴

本機は丸カッターにより所定の寸法に多数列切断を一時に行います。単体スリッターに比較して著しく人件費、労力等を節減します

■ 仕様
切断可能板 厚さ(最大) 0.3~0.5mm
切断可能板 大きさ(最大) 900~900mm
切断可能板 大きさ(最小) 450~450mm
能力 (ブランク処理) 20枚/分
モーター スリッター 1.5kw 1基
フィーダー及びパイラー 0.75kw 2基
スクラップ取出コンベア 400w 1基
重量 約3,000kg

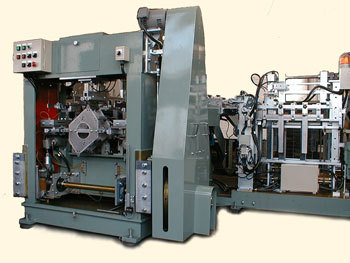

ボディーメーカー

■ 特徴

本機は丸、角、変形の各缶胴を製作する上で最も能率的であり金型を交換する事により安定的な運転が可能です。

◇標準はシングルハゼですが、特殊仕様でWハゼも可能です

◇ブランクフィーダー、プレカールロール機を接続する事で、天カール及び天地カール缶に最適な自動機です

◇他社ボディメーカーと比較し、直動、回転部共にベアリング、オイルレスメタルを多様しているので、機械精度、寿命共に大幅にアップし、運転音も低減しています

◇隅切部には上下の刃にガイドポストを設け、調節を楽にし、刃の寿命も大幅にアップ

◇現在ご使用の型がユニット交換で使用可能

■ 仕様
製品容積 大型 260mm×920mm / 特大 260mm×1,150mm
能力 15~50枚/分
モーター 2.2kw 1基 / 0.2kw 2基
重量 大型 2800kg / 特大 3,200kg
床面積 2000×3030 mm

ビーダーフランジャー

■ 特徴

本機は角缶を自動供給しフランジング・紐出し及びカーリングを一度に行う事ができます

◇主として角缶のビーディング、フランジング及びカーリングを行います

◇型替えに要する時間が非常に少ない

◇製品搬送に使用するホルダー等を使用しないため、型替えに要する部品が少ない

◇製品が送られるガイドウェイは、ハンドル操作により簡単に調整できます

■ 仕様
容量 対角 カール付:350~160 / カール無:400~160
縦 320-120 横260~65 高300~40
能力 17~25缶/分
モーター 0.4kw / 0.75kw / 1.5kw 各1台
重量 2,500kg
床面積 2,908mm×1,090mm×高さ1,800mm

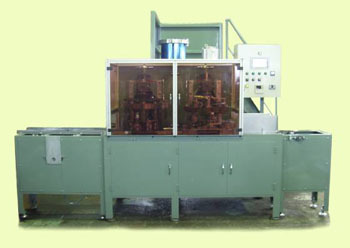

コンビネーションマシン

■ 特徴

本機は比較的小型角缶のエキスパンド成形・フランジ加工を行う機械です

◇従来のエキスパンダーマシンとフランジャーの2台の機械を一体化したことにより、大幅なラインの長さの短縮化に貢献

◇従来機と比べ、型替え時間の大幅な短縮と金型の軽量化に成功

◇終始縦方向で搬送されるので、次工程のシーマー機との接続が容易

■ 工程

溶接位置決め→エキスパンディング→下側フランジング→上側フランジング

■ 仕様
缶径 Φ90~Φ210mm
缶高 60~320mm
能力 15~35缶/分 インバータ変速
モーター 0.75kw 3台 / 1.5kw 1台
重量 3,000kg
床面積 1,500mm×3,500mm×高さ2,200mm

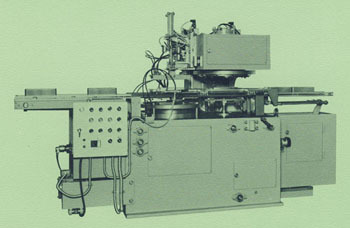

大型オートシーマー

■ 特徴

本機は角缶、変形缶、丸缶の自動シーマーです 型の交換が簡単で多種少量の生産に最適です

◇グリップフィード式のため、型の交換が簡単で経済的です

◇能力はアドリアンシーマーの2~3倍あります

◇天地板をカーリングする事によりカバーフィード装置を取付け、省力化できます

◇缶の高さの調整はハンドルによりシーミングヘッドが上下できる装置となっています

■ 仕様
缶寸法 200~450mm(対角)
缶高 45~350mm
能力 15~25缶/分
モーター 1.5kw
重量 2,300kg
床面積 2,900mm×1,400mm×高さ2,100mm

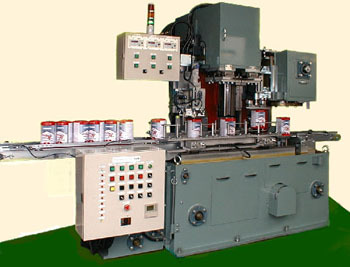

ダブルヘッドオートシーマー

■ 特徴

本機は比較的小型角缶の底板及び天板を捲き締める自動機で、従来の弊社のオートシーマーと比べ約2倍の生産能力があります

◇従来形の弊社の案内盤を2個使用することにより、生産能力が約2倍に

◇従来機2台分と比べ、省スペース化に成功

◇高速機なので標準でカバーフィーダー付き

◇同形の高さ違いの型替えは電動で2~3分で可能

■ 仕様
缶寸法 小型 60~160mm/中型 60~190mm
缶高 49~280(330)mm
能力 35~60缶/分 インバータ変速
モーター 0.75kw 1台 / 2.2kw 1台 / 100w 1台
重量 約2,900kg
床面積 1,800mm×2,600mm×高さ2,200mm

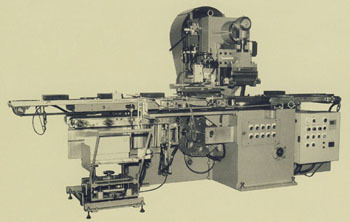

自動底カシメ機

■ 特徴

本機は角形平缶の底板を自動的に缶胴に固着します

◇特別仕様により丸缶、楕円缶、多角形缶及び変形缶も可能

◇底板の自動供給装置は機械本体の左下部に位置し、非常にコンパクト

◇型替え等の手数を極力少なくするよう考慮した設計

■ 仕様
容量 短辺75~280mm×長辺100~320mm / 缶高30~100mm
能力 30缶/分 インバータ変速
モーター 60w 1/200 1台 ・ 0.75kw 1/60 1台 ・ 2.2kw 1/10 1台
重量 約2,300kg
床面積 1,570mm×3,400mm×高さ1,900mm

ネッキングマシン

■ 特徴

本機はロータリー式で作動は非常にスムーズ且つ能率のいい機械です

◇型替えについては時間短縮設計です

◇取付枚数は6組、最高能力は毎分120個ですが、希望生産高により型数を3組にして数量調整が可能です

■ 仕様
容量 缶径 110mm~65mm / 缶高 250mm~100mm
能力 6型付 120個(MAX)/分 / 3型付 60個(MAX)/分
モーター 変速式 2.2kw 1基
重量 約2,300kg
床面積 1,300mm×1,900mm×高さ1,200mm

横型自動捲締機

■ 工程

フランジング→シーミング、カーリング→ビューディング

本機は3工程を結合して一体とした構造になっており最小のフロアスペースで最大の能率を上げる事ができます

■ 仕様
容量 最大 150Φ×220 / 最小 50Φ×60
能力 40~50個/分
モーター 1.5kw 1基 / 0.4kw 2基
重量 2,500kg
床面積 1,500mm×1,900mm×高さ1,700mm

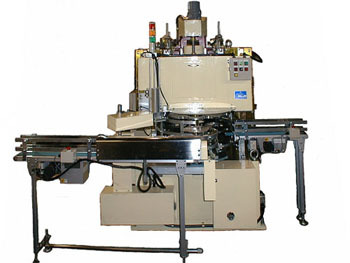

トップシール機

■ 特徴

本機は丸缶、楕円缶、変形缶などのアルミシール熱貼着を行う機械です

◇アルミ箔を抜き絞り成形後に熱貼着するため、貼着後のアルミ箔の外周部にシワが生じず美観と気密性がいい

◇従来機と比べ、型替え時間の大幅な短縮と金型の軽量化に成功

◇丸缶はもちろん、楕円缶、変形缶にも対応

◇デジタル温度調節器使用のため、熱管理が容易

◇アルミ箔リールから設定寸法分のアルミシートが送られ抜き絞りされるので、無駄がない

◇抜き絞られたアルミシールはターレット搬送により、変形を受けずに缶上に被せられるので確実

■ 仕様
缶径 Φ65~Φ105
缶高 [TS6-110-N] 75~265mm  [TS8-110-N] 75~220mm
能力 [TS6-110-N] 40缶/分  [TS8-110-N] 60缶/分
重量 [TS6-110-N] 2,000kg  [TS8-110-N] 2,500kg
床面積 [TS6-110-N] 1,420×2,390mm  [TS8-110-N] 1,510×2,070mm

自動ネジ切機

■ 特徴

本機は従来の自動ネジ切機と異なり上下ロール軸の外にさらに余分のロール軸を1本設けてあるため1工程で倍の加工ができます

◇取扱い、調整が容易-上下のロール合わせ微調整が容易にできます
◇シュート及び送り機構の調整が簡単にできます
◇加工容積が大きく、強い構造です
◇壜蓋のネジ切り、ローレット掛、フチ捲の同時加工
◇ブリキ缶蓋のフチ捲加工
◇ブリキ缶のヒモ出加工
◇ブリキ缶のフランジング加工
◇プレス絞り加工後のチリ切加工
◇特殊部品を追加すればブリキ缶の捲締もできます

■ 仕様

容量 0.3Τ×200Φ×150L
能力 50~70個/分
モーター 3相 1HP
重量 500kg
床面積 900mm×1,200mm×1,100mm

ラバー塗布機

■ 特徴

本機は缶板にラバー塗布して次工程で塗布状態を光学的に検査して良品のみをオーブンへと搬送します。

◇高速でかつ均一なラバー塗布が可能です。
◇2ノズル直線繋ぎ方式なので、安定した塗布の管理が容易です。
◇光学8分割方式で検査していますから、信頼性が向上しています。
◇検査機の駆動はサーボモーターを採用していますので、スムーズで安定しています。
◇タッチパネルとシーケンサによって品種設定は非常に簡単で正確になっています。

■ 仕様

容量 MAX 対角 350mm
能力 40~80枚/分(インバータ変速)
モーター 1.5Kw 1台 / 0.2Kw 1台 / 1Kwサーボ 1台
重量 約1,500kg
床面積 800mm×3,500mm×高さ1,650mm

その他製品一覧

製品名 製品名 製品名
縦型ダブルフランジャー オートスクイザー エキスパンダーマシン
大型自動隅切機 大型自動馳折胴折機 ヘーミングロール機
フィーダー付2本殺しロール ボディーフォーマー 2ブランクボディーメーカー
オートフックハンマー 半自動2枚胴馳潰し機 ギャングスリッター
タンデムスリッター 丸缶用立型自動シーマー 丸缶用カバーフィーダー
セミトロシーマー フレンジロール機 丸缶自動紐出機
自動ネジ切機 スタッカー ホーニングプレス
カーリングマシン
